​软化水设备

软化水设备

1.软化水

   当含有硬度离子的原水通过交换罐体内钠型树脂时，水中Ca2+Mg2+被树脂中的Na+交换吸附，去掉Ca2+、Mg2+除去碳酸盐或非碳酸盐硬度，即为软化水。当树脂吸附一定量的Ca2+、Mg2+之后，就必须进行再生，再生就是用盐箱中的盐水冲洗树脂层。盐水中的Na+把树脂上的硬度离子再置换到水中，随再生液排出罐外，恢复树脂交换能力，继续软化制水。

2.软化水设备工作流程:

   全自动软水器的再生可根据时间或流量来启动，软水器的工作过程，一般由下列几个步骤循环组成:

A.运行(工作)

   原水在一定的压力(0.2-0.6Mpa)流量下，通过控制器间腔，进入装有离子交换树脂的

容器(树脂罐)，树脂中所含的Na+与水中的阳离子(Ca2+，Mq2+.Fe2+等)进行交换

使容器出水的Ca2+，Mq2+离子含量达到既定的要求，实现了硬水的软化。

B.反洗

   树脂失效后，在进行再生之前，先用水自下而上的进行反洗。反洗的目的有两个，一是通

过反洗，使运行中压紧的树脂层松动，有利于树脂颗粒与再生液充分接触;一是使树脂表面积

累的悬浮物及碎树脂随反洗水排出，从而使交换器的水流阻力不会越来越大。

C.再生吸盐

   当树脂吸附一定量的钙、镁离子之后，就必需进行再生，时间为每运行10小时左右，须再生一次。再生过程就是用盐箱中的食盐冲洗树脂层，把树脂上的硬度离子在置换出来，随再生废液排出罐外，树脂就又恢复了软化交换能力(软水器不可用加碘盐、加钙盐作再生剂、定期向盐箱加盐确保盐水饱和浓度)，再生时间在晚上最好，设备停止后吸完盐，放置一晚上，第二天按反洗、正洗步骤清洗干净后，再产水效果好。再生用盐液在一定浓度、流量下，流经失效的树脂层，使其恢复原有的交换能力。

D.置换(慢速清洗)

   在再生液进完后，交换器内尚有未参与再生交换的盐液，采用小于或等于再生液流速的清水进行清洗(慢速清洗)，以充分利用盐液的再生作用并减轻正洗的负荷。

E.正洗(快速清洗)

  目的是清除树脂层中残留的再生废液，通常以正常流速清洗至出水合格为止。

F.再生剂箱注水

向再生剂箱中注入溶液再生一次所需盐量的水。

3.软水器安装注意事项

1).无须做安装基础可在地基水平安装:

2),要求设备附近地面有排污口;

3).入口水压低于要求值，必须加装给水增压泵;

4),软化出水管道为直通加热装置，必须加装逆止阀，以防止热水回流损伤树脂，

5).保持盐液达到饱和浓度，固体盐液应高于液面。

6),安装完后应冲洗管道，以防止杂质造成堵塞及污染树脂。

7).用户提供原水水压、水量、水质资料及用水条件，以便我公司推荐适当型号的软水

器。可根据现场条件专门设计，提供安装调试指导及操作培训。

钠离子树脂软化罐控制方式为全自动型控制，全自动型控制是根据周期制水量来启动在再

生程序，设备运行时由专用流量计统计总产水量，当总产量达到设定的周期制水量时，控制器

启动再生程序进行自动再生，设备的再生与运行时间无关，全自动软水器选用优质树脂交换罐

体及盐箱。

   离子交换树脂是离子交换反映的载体，有骨架和活性基团两部分组成，通过离子交换反应，交换基团中的可游动离子和水中同性离子进行交换，从而将水中的绝大部分离子除去，使水质达到脱盐提纯的目的。

   软水器由树脂罐、水力控制阀和盐箱三个主要部分组成，与所有其他自动软水器不同，水力控制阀内的两个涡轮在水流地推动下，分别带动两组齿轮，巧妙地根据累计流量的变化，驱动不同通道的阀门开闭，自动完成软水器的进行、再生、清洗、排污以及盐箱补水的循环过程，并在两罐之间自动切换，一用一备，确保不间断的供应软水。

4.软水器的用途;锅炉软化水、洗涤软化水、井水软化水等

5.软水器的罐体材质有:玻璃钢、碳钢、不锈钢

6.软水器的运行方式有:流量型、时间性两种

7.软水器的操作方式有:手动操作和自动运行两种

8.软水器根据原水水源的硬度分:一级软化设备和二级软化设备

9.软化水设备配套选型表

注释:1)AB为单床，时间或者流量型控制，自动再生;再生时间60-160分钟可调。

2)C型双床，连续供水，流量控制;自动再生，一用一备

3)D型双床，同时供水，时间或者流量控制;自动再生，交替再生。

4)E型三床，连续供水，流量控制;交替再生，两用一备

5)水源硬度小于8mmol/L时;出水硬度不高于0.03mmol/L

6)水源硬度高于8mmol/L时:出水硬度高于0.03mmol/L;建议采用双级软化。

7)时间型系列:原水硬度值较低，系统压力较稳定;用水量和用水时间相对固定的场所和

单位。

8)流量型系列:适用于原水硬度值较高，水质要求严，用水量和用水时间相对不固定的场

所和单位。

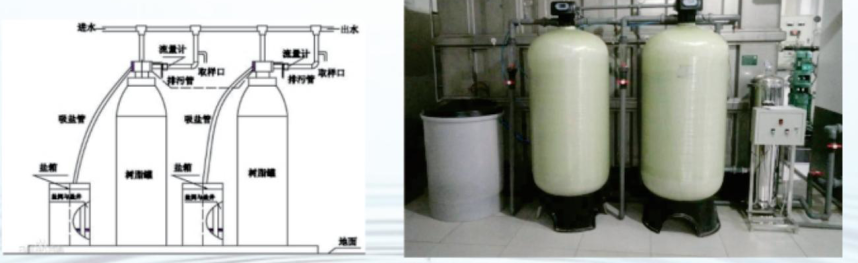

9)示意图(1)

10)示意图(2)
